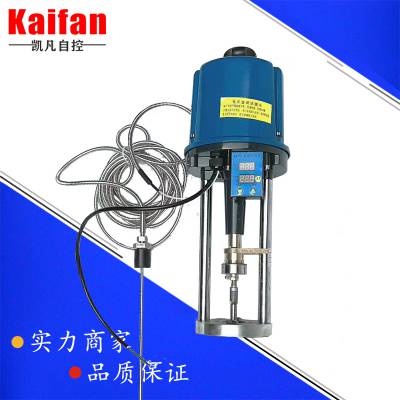

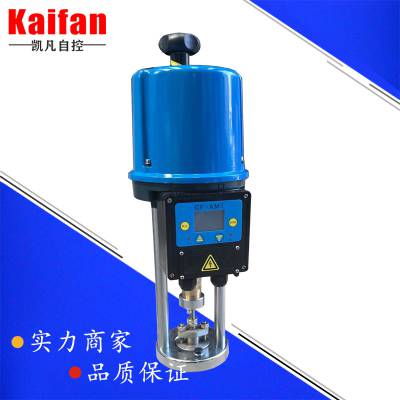

KFPSL型系列电子式直行程电动执行机构具有体积小、重量轻、力矩大、噪声低、精度高、运行平稳、抗干

扰性强、防护等级高等优点， 被***应用于石油、化工、冶金、电站、轻纺、食品、医药、饮料等工业部门中。

产品特点

1、产品功能

 1.1自整定功能：

阀门位置自动定位，对应执行机构的上下限位位置。

 1.2自诊断功能：

当控制过程输入信号断线时，具有选择执行机构输出保护方式（即执行机构处于：位置保持，全开、全关位

置）。

 1.3故障报警：控制过程中出现输入信号断电或发生堵转卡阻等故障时，执行器发出报警。

 1.4组态功能：

①灵敏度设定：额定行程的0.5-1.5%范围内设定。

②作用方式设定：执行机构正作用，反作用设定。

 1.5显示功能：显示输入信号值、位置反馈值、参数修改设置值。

2、产品特点：

·智能化—以微处理为核心控制器，实现多功能。

·一体化—具有机电仪一体化设计思想，结构合理。

·系列化—执行机构输出力选择范围多，与阀门连接方式多样化。

·轻量化—产品体积小重量也明显减小，另外材料采用轻金属后使执行机构的重量减轻。

·操作便—实现阀门位置的自动定位，大大方便操作人员的烦琐调试。

·精度高—传动全部采用小齿隙***齿轮，具有***、噪声低、寿命长、***、无需再加油等特点。

·电机好—驱动电机采用***稀土磁性材料制作的永磁直流电机，运行平稳。具有体积小、力矩大、抗堵转、

控制精度高等特点。

主要技术参数

1、执行机构应在下列条件下正常工作：

（1)环境温度：-25℃～65℃；

（2)相对湿度：≤95%；

（3)大气压力：86KPa～106Kpa;

（4)周围环境中无起腐蚀作用的介质。

2、电源电压：AC 220V（AC380V,AC24V）±10% /50Hz,DC24V。

3、基本误差：±1.0%（以额定行程的***数表示）。

4、灵敏度：0.5-2%可调（以额定行程的***数表示）。

5、输入信号：4-20mA；0-10mA；0-5;1-5V；0-10V。

       输出信号：4-20mA；0-10mA；0-5;1-5V；0-10V

6、输入阻抗：250Ω。

7、输出阻抗：<600Ω。

8、防护等级：IP67

型号规格


         PSL202  PSL204  PSL208  PSL210                       PSL312  PSL316  PSL320  PSL325

                              PSL210法兰尺寸                                                    PSL312 PSL316  PSL320  PSL325 法兰尺寸

机械连接

1、PSL 直行程电动执行机构机械连接

  PSL 直行程执行机构设计采用两个支撑立柱和一个输出轴与阀门连接，或通过一个连接法兰和一个输出轴与阀门连接。

1.1与阀门连接

执行机构可以通过连杆与阀门链接，首先需要阀杆与执行机构出轴完全缩回。

·执行机构法兰与阀门的法兰用螺栓连接紧固；

·手动执行机构出轴到连接件；

·旋转保持螺母到执行机构出轴使连接配合并旋紧；

·用随箱***扳手紧固保持螺母。

1.2为了进行正确的安装和减少客户的维护工作，在此强调以下几点：

（1）PSL执行器与阀门连接时先将执行器安装于阀上，执行器法兰与阀门法兰螺栓套好，但不并紧。然后安装好连

接件并用***扳手扳紧保持螺母，再手动该执行器上下运动两遍，使阀杆与执行器输出轴自动找正，保持同轴，***将

执行器法兰与阀门法兰螺母并紧。

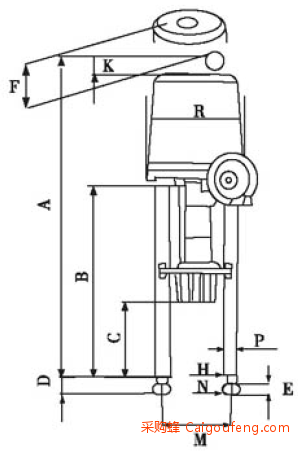

（2）PSL执行器与阀门连接完成后，全关时（以下端关上端开为例）不得超过*大行程（PSL202、204、为50mm，

 208、210为

65mm，312、316、320、325为100mm）如上图所示。
